•통합패널의 제어 및 상태 수집을 위한 RTU
•자동, 반자동, 수동 등 3가지 제어모드 사용이 가능하며, 장치제어 상태값 등 자동제어에 필요한 정보를 수집하는 네트워크 기반 장치.
주요 특징.
•MCU : RP2040(133MHz 듀얼 Arm® Cortex-M0+)
•DO : 40채널
•DI : 8채널
•AI : 12비트 ADC 8채널
•AO : 4채널
•통신 : 모듈(이더넷, RS485, TTL, Wifi, 로라)
•기타 : 웹서버 설정, 2.8인치 컬러 터치 디스플레이
•규격 : 155*110*60, 플라스틱
메뉴 구성
| 1Depth | 2Depth | 3Depth | 내용 | 화면 |

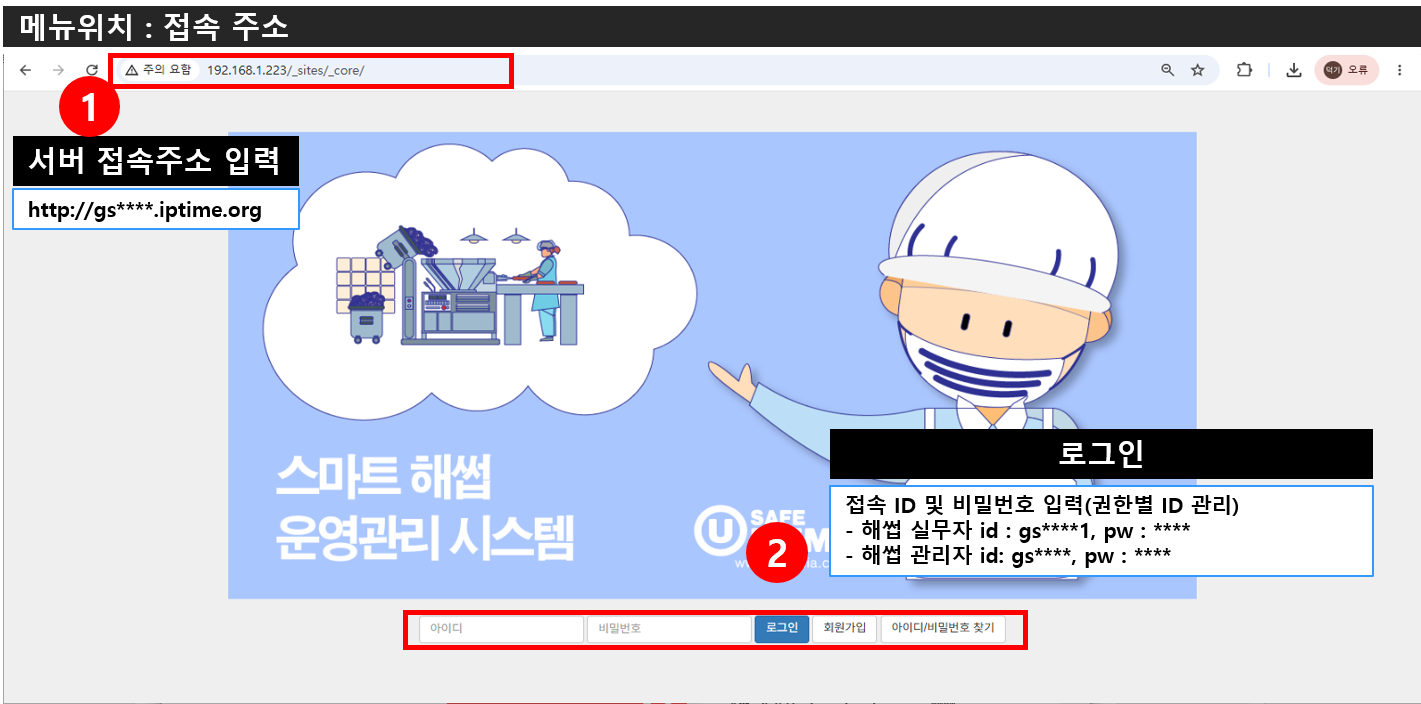

| 로그인 | O접속 ID 및 비밀번호 입력(권한별 ID 관리) | ![]() | ||

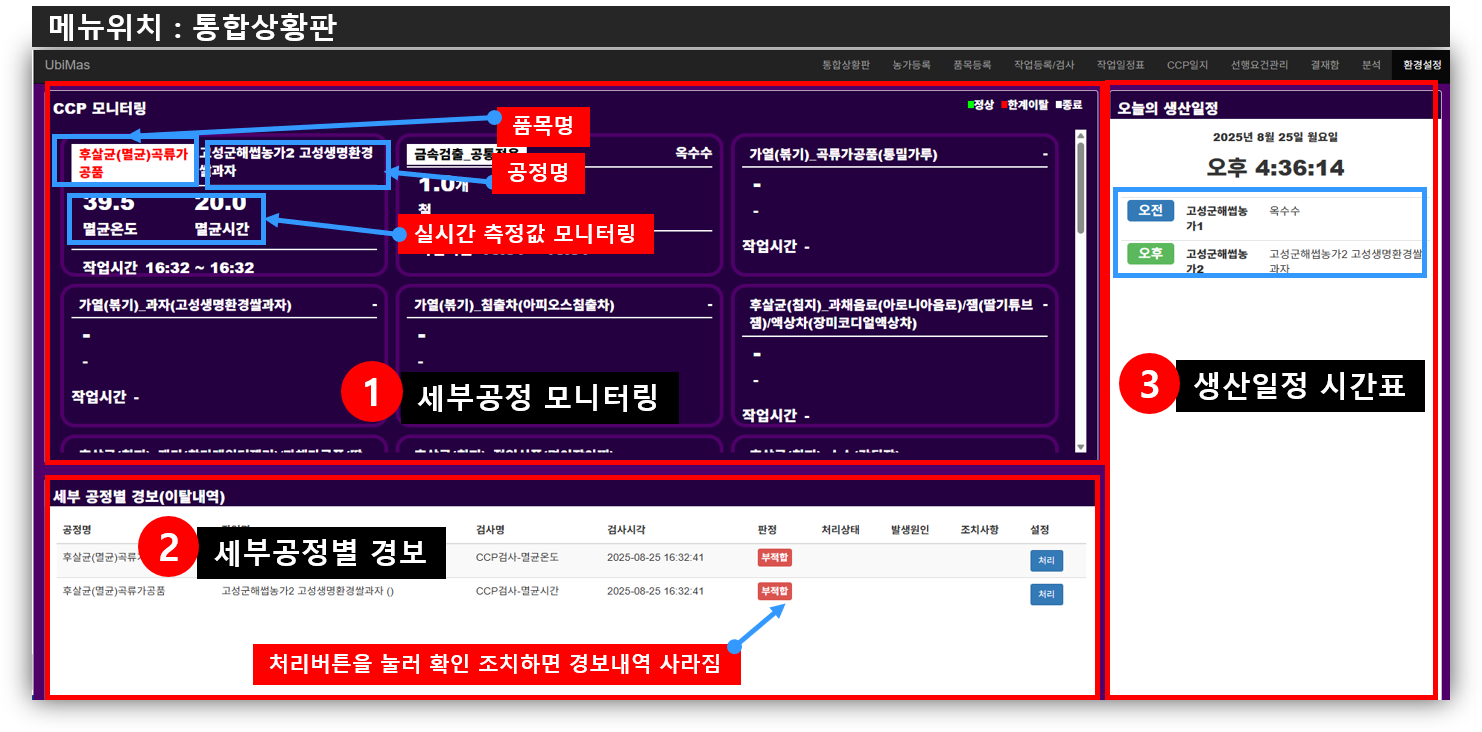

| 통합상황판 | CCP모니터링 | O CCP 공정별 진행 모니터링 '-세부공정 상태표시(정상, 한계기준이탈, 작업종료) -CCP 검사내역 실시간 확인 'O 냉동실 등 시설 환경정보 실시간 모니터링 | ![]() | |
| 세부 공정별 경보(이탈내역) | O공정별 경보 모니터링 '-공정별 이탈내역 상태 표시' -공정명-작업명-검사명-검사시각-판정-처리상태-발생원인- 조치사항 상태 표시 - 경보내용에 대한 조치사항 설정 | |||
| 오늘의 생산일정 | 'O오늘자에 대한 생산일정 모니터링 | |||

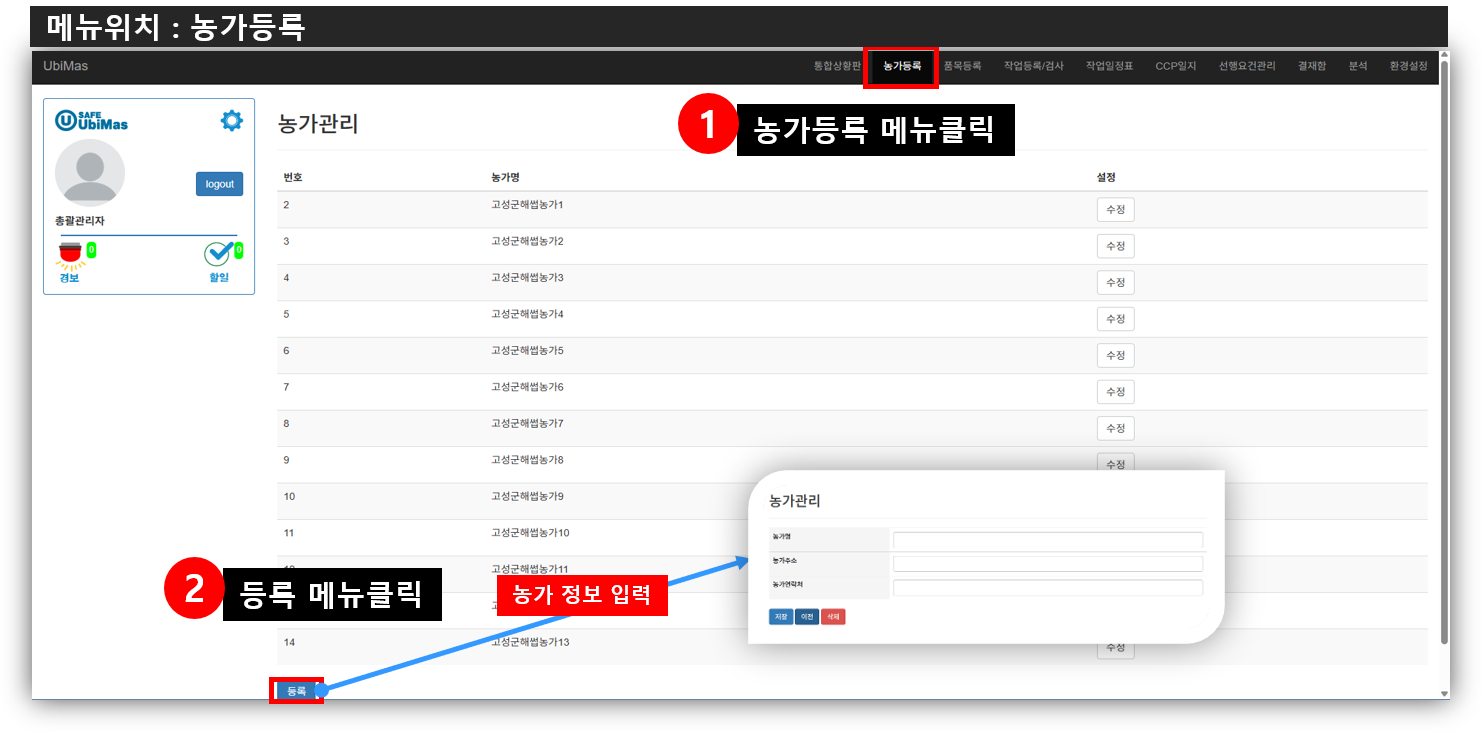

| 농가등록 | O 이용 농가 등록 및 관리 -농가명, 농가주소, 농가연락처 | ![]() | ||
| 품목/원부자재등록 | O 생산물 특성별 품목 및 원부자재관리 O 품목등록 - 품목보고번호, 포장단위, 생산시 기준작업 O 원부자재 등록 - 농산물, 가공품 등 원료구분 기반 등록 | ![]() | ||

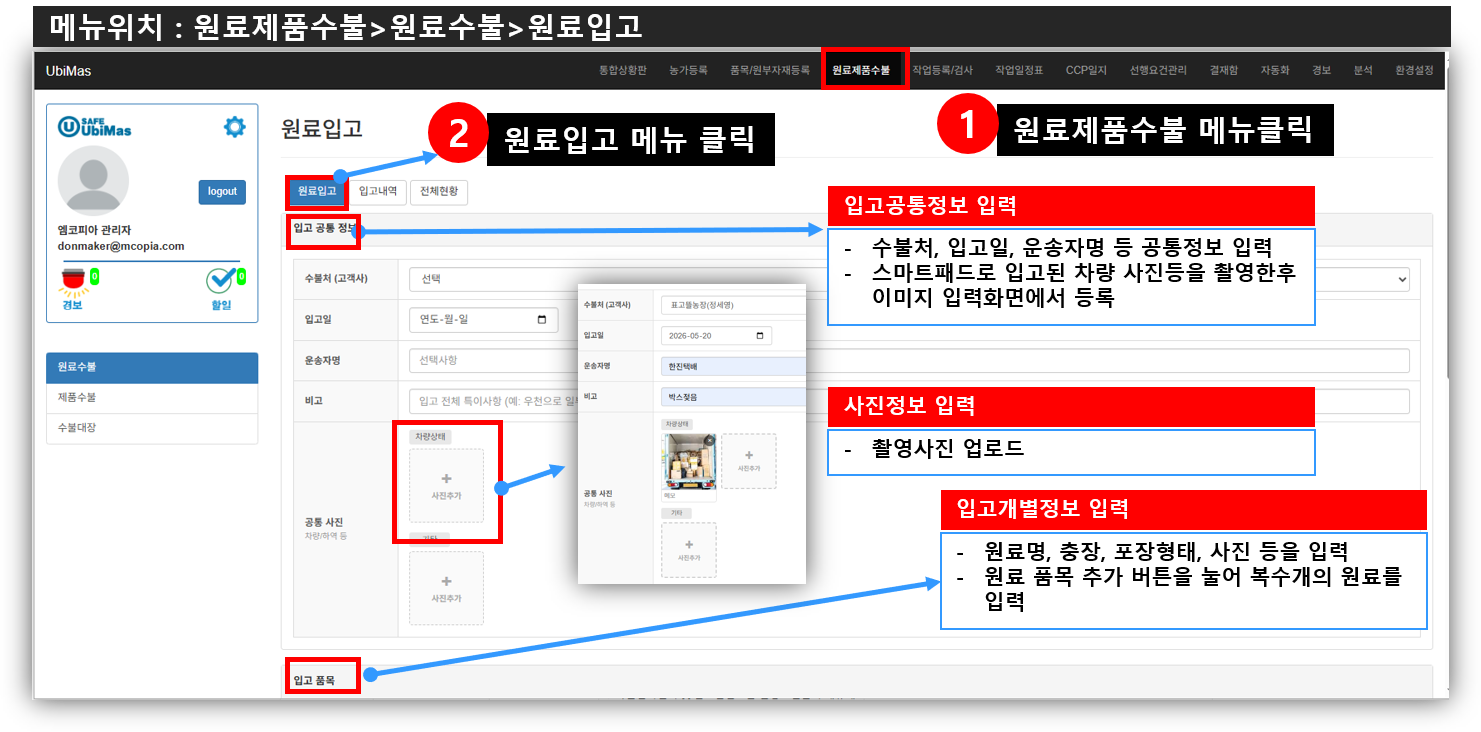

| 원료제품수불 | 원료수불 | O 원료수불 관리 - 입고시 이미지 쵤영기반으로 입고정보 관리 - 제품생산시 자동으로 해당 원료에서 사용량이 차감 | ![]() | |

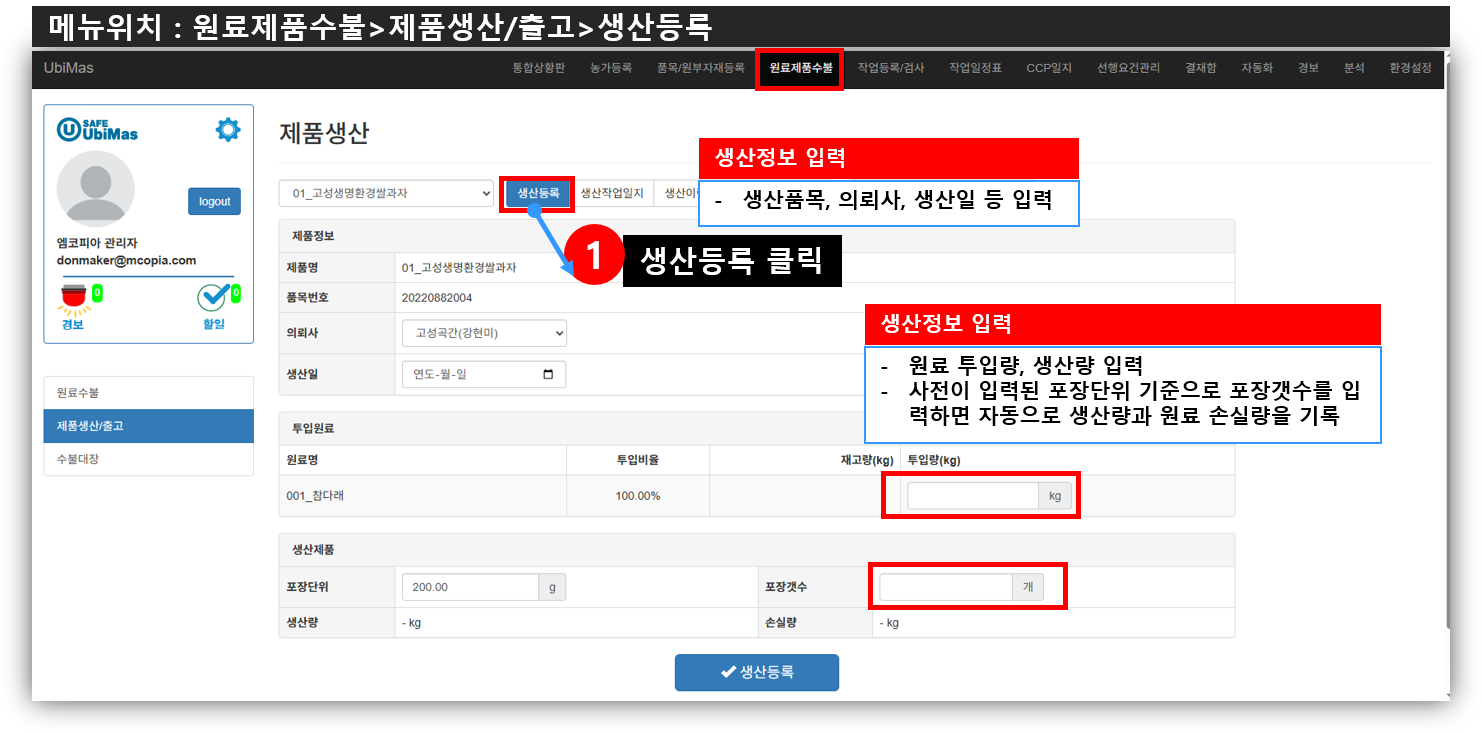

| 제품생산/출고 | O 입고 원료기반으로 생산된 제품의 수불 및 출고관리 - 제품생산시 미리 입력된 원료별 배합비기반으로 제품생산 - 제품 생산후 배합비에 미리 설정된 원료별 배합비에 따라 원료재고량에서 사용량 자동 차감 - 제품생산후 제품출고 관리 | ![]() | ||

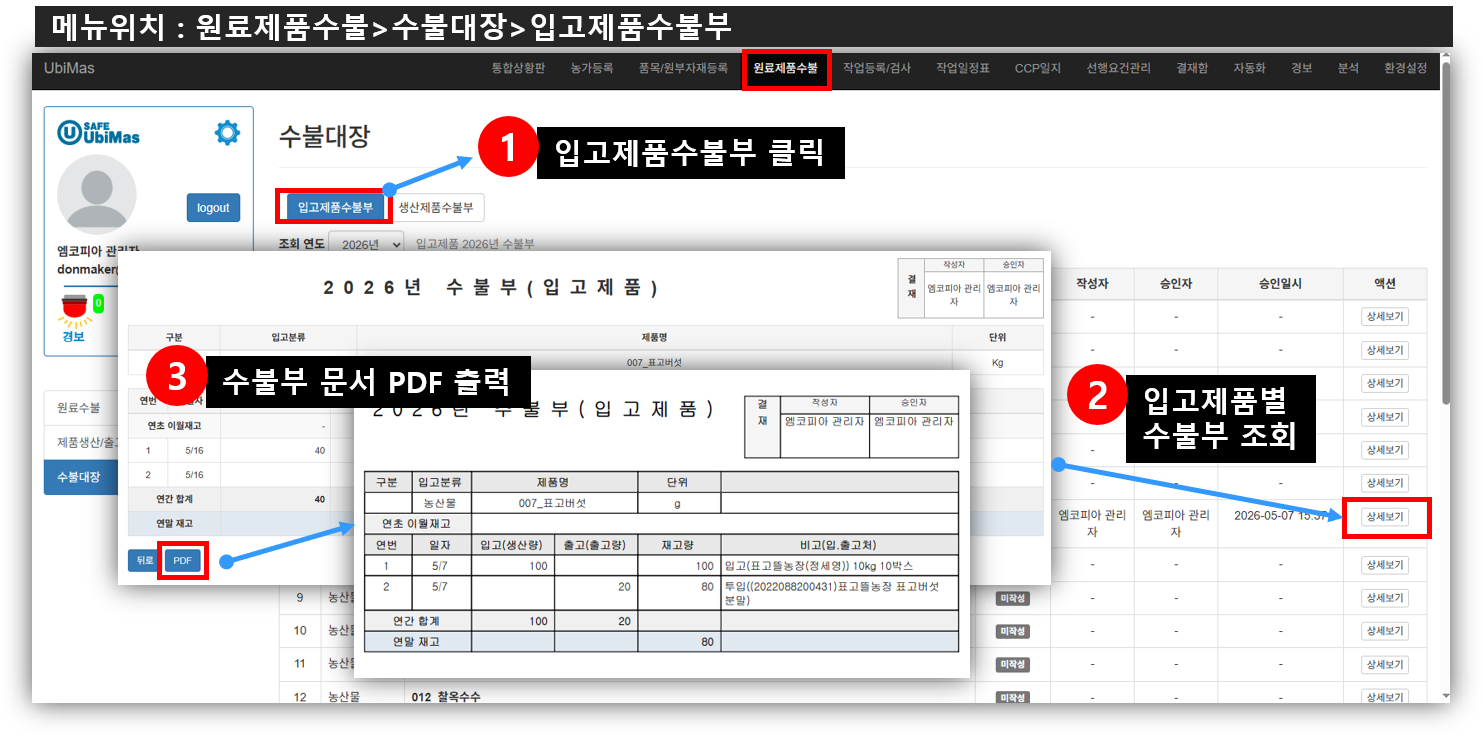

| 수불대장 | O 입고제품수불부 자동생성 O 생산제품수불부 자동생성 O 생산작업일지 자동생성 O 육안검사일지 및 입고점검표는 선행요건관리 메뉴에 자동생성 | ![]() | ||

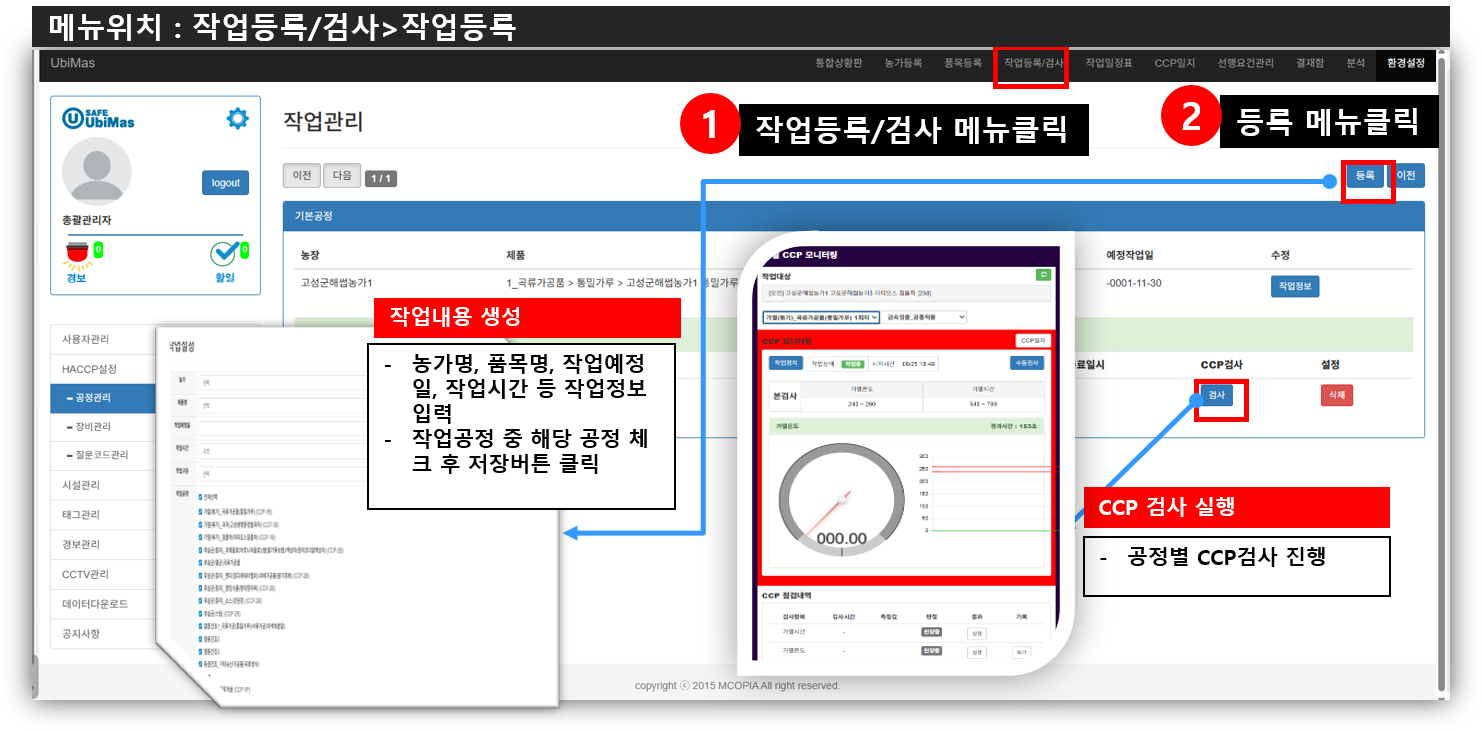

| 작업등록/검사 | 작업등록 | O 농가별 작업등록 | ![]() | |

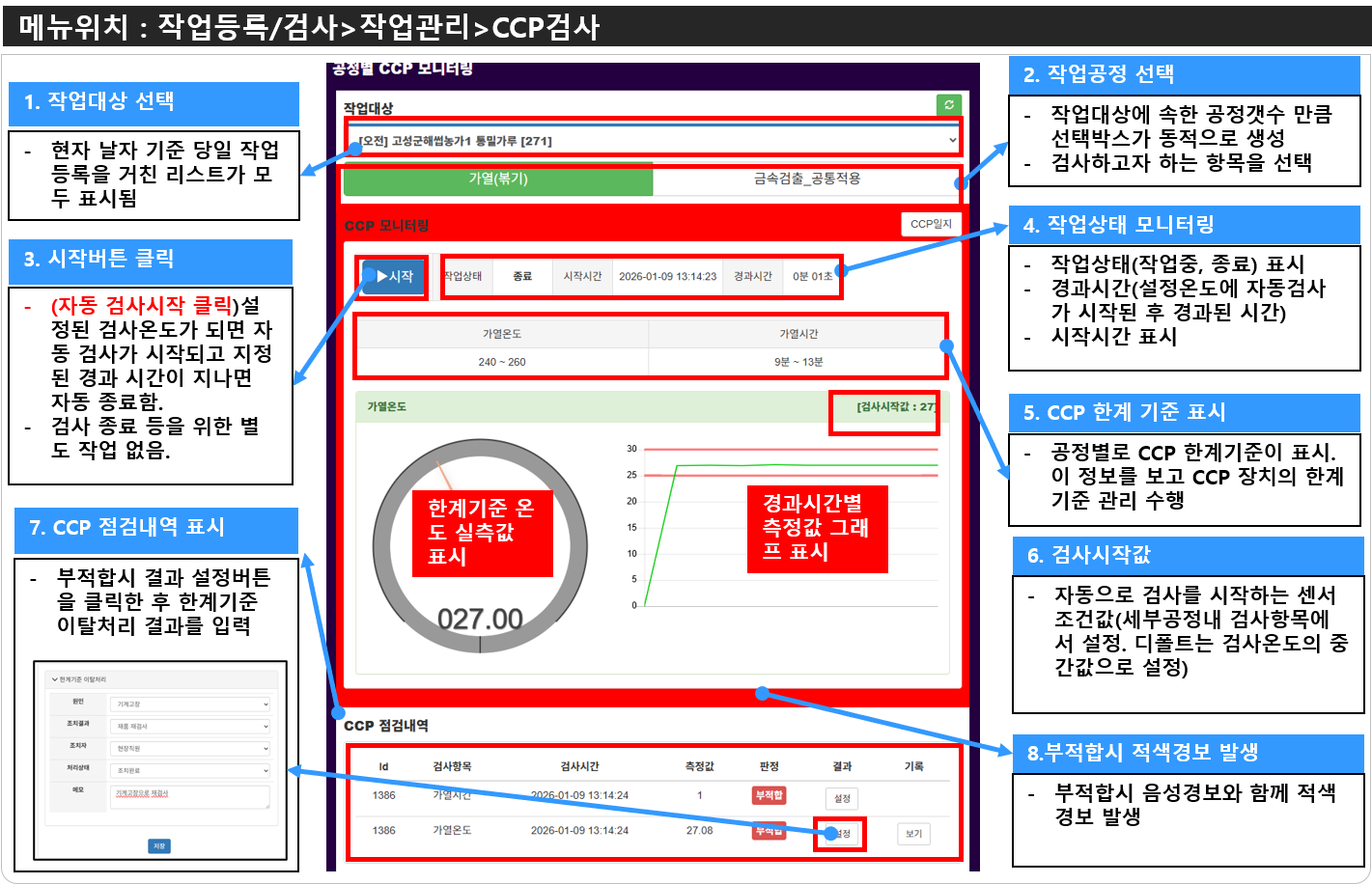

| 작업검사 | O 농가별 작업검사 | ![]() | ||

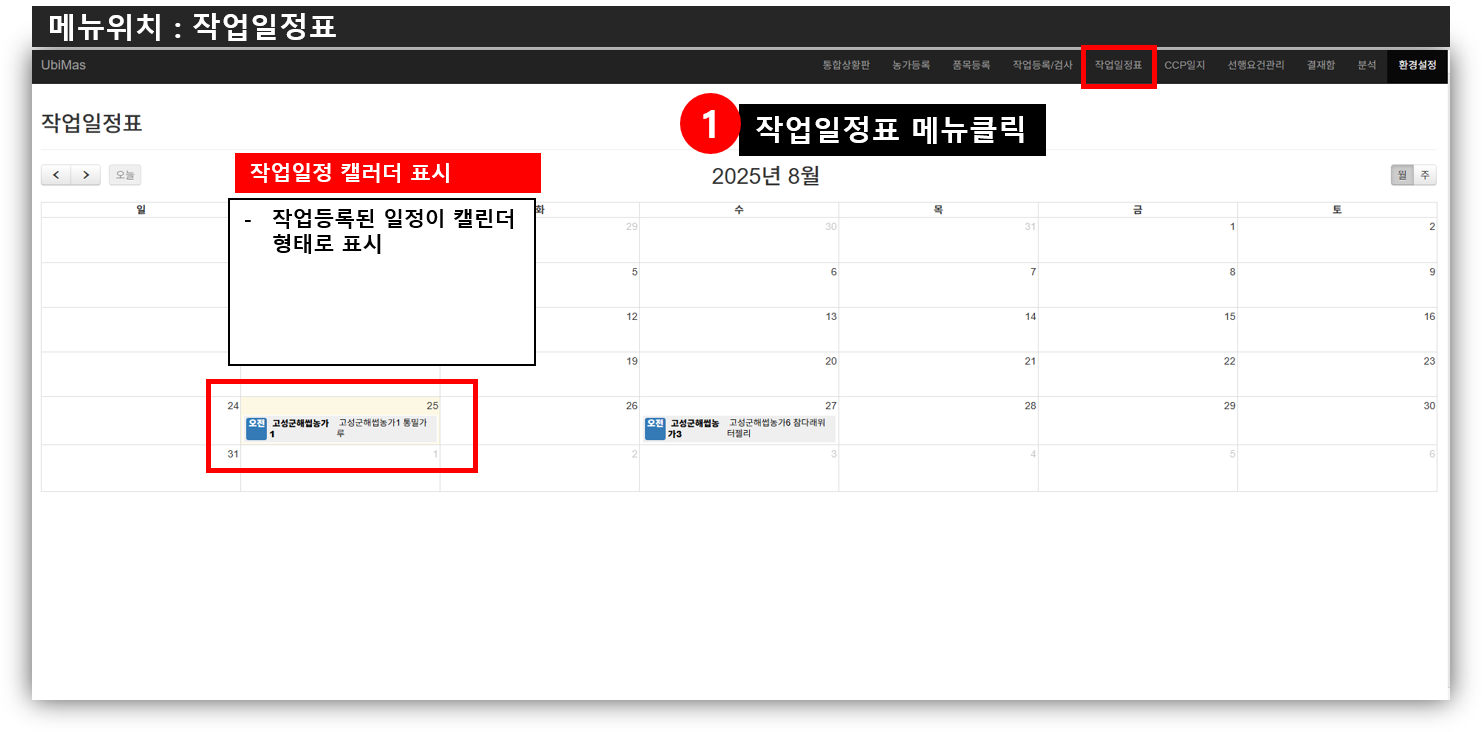

| 작업일정표 | 일자별 작업등록 및 진행사항 모니터링 | ![]() | ||

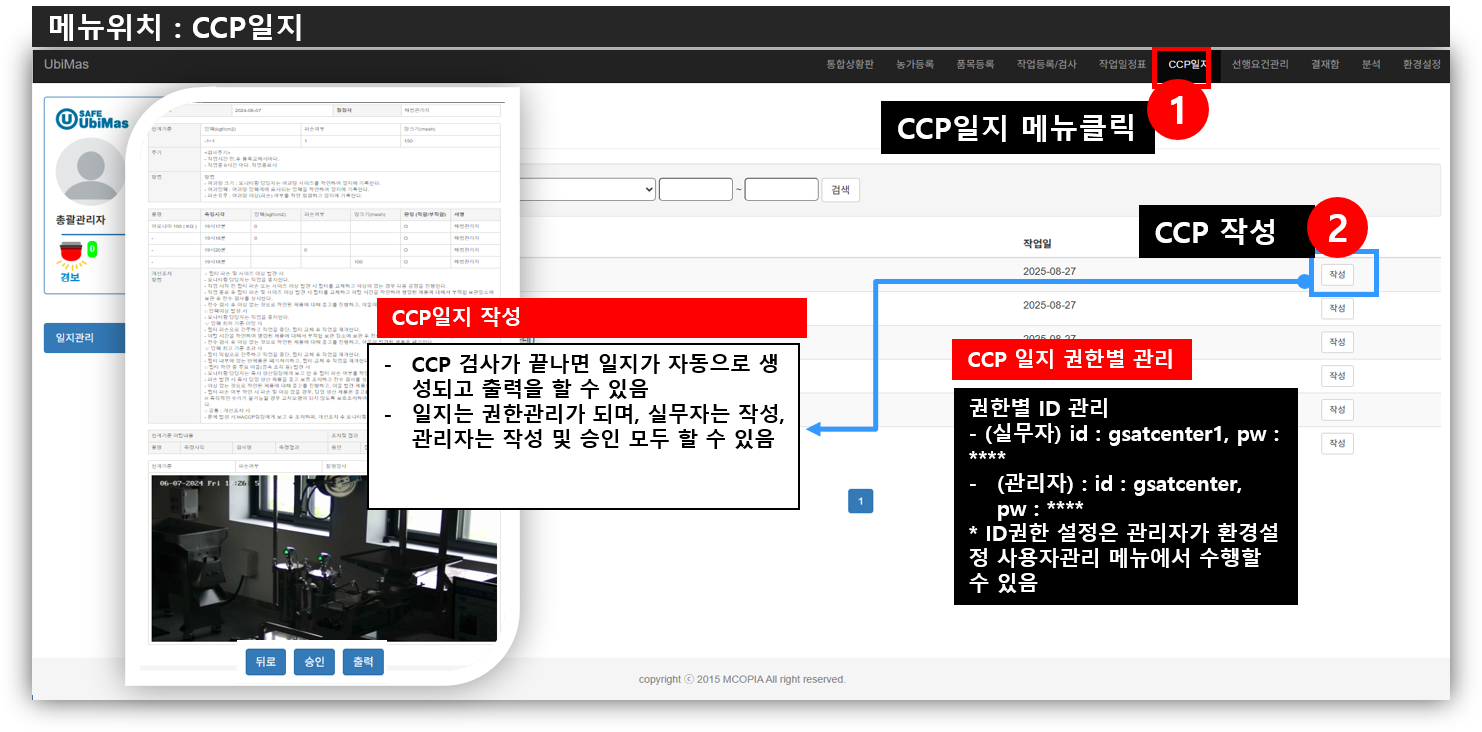

| CCP일지 | CCP 일지 작성및 결재요청 | O CCP 일지 작성및 결재요청 O 기존 CCP 일지 검색, 출력 | ![]() | |

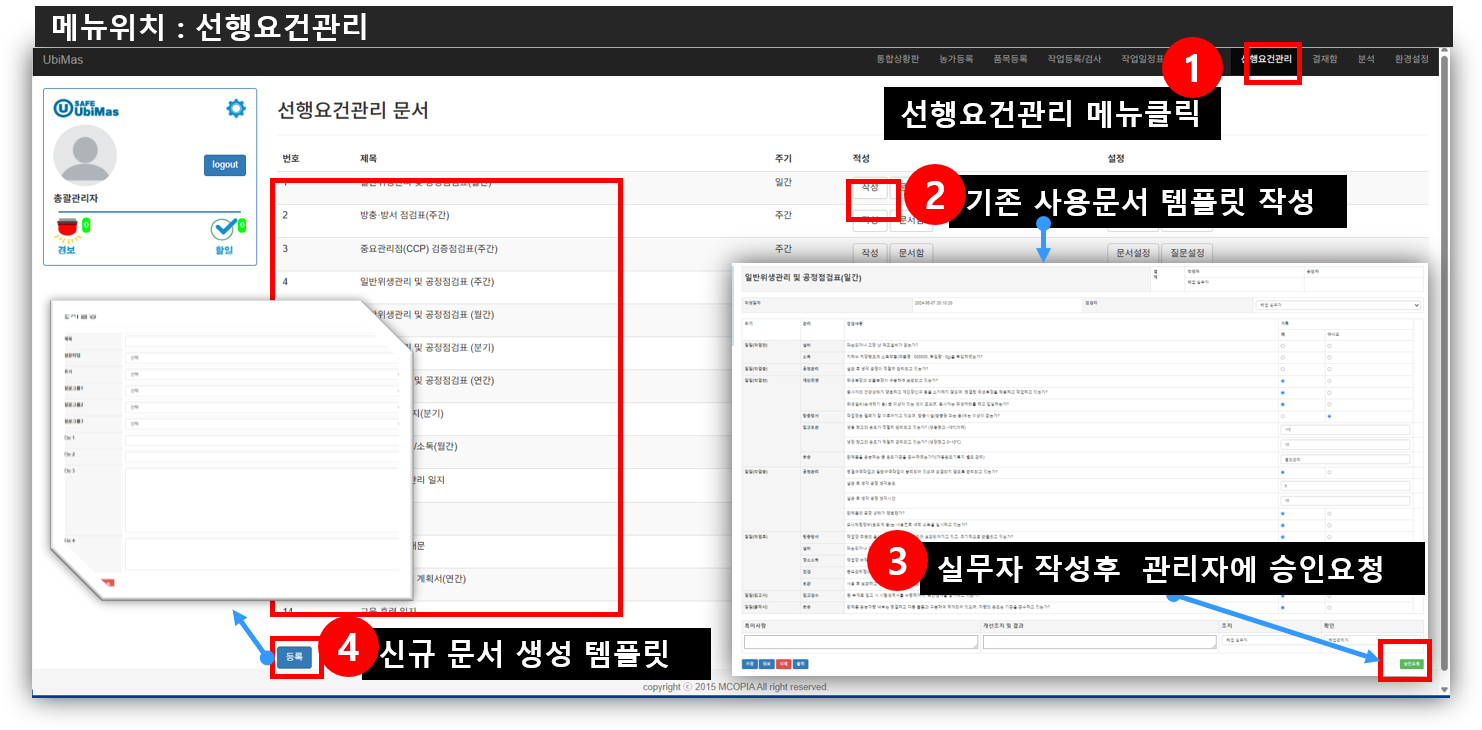

| 선행요건관리 | 일반위생관리 및 공정점검표(일간) | O 주기별 문서작성 및 기록, 출력 O 문서형식 및 내용 사용자 수정 | ![]() | |
| 방충·방서 점검표(주간) | ||||
| 중요관리점(CCP) 검증점검표(주간) | ||||
| 일반위생관리 및 공정점검표 (주간) | ||||
| 일반위생관리 및 공정점검표 (월간) | ||||
| 일반위생관리 및 공정점검표 (분기) | ||||
| 일반위생관리 및 공정점검표 (연간) | ||||
| 자체검교정일지(분기) | ||||
| 용수탱크 세척/소독(월간) | ||||
| 소비자 불만 관리 일지 | ||||
| 육안검사일지 | ||||
| 식품 회수 안내문 | ||||
| 연간 교육훈련 계획서(연간) | ||||
| 교육 훈련 일지 | ||||
| 육안검사일지 및 입고점검표 | ||||

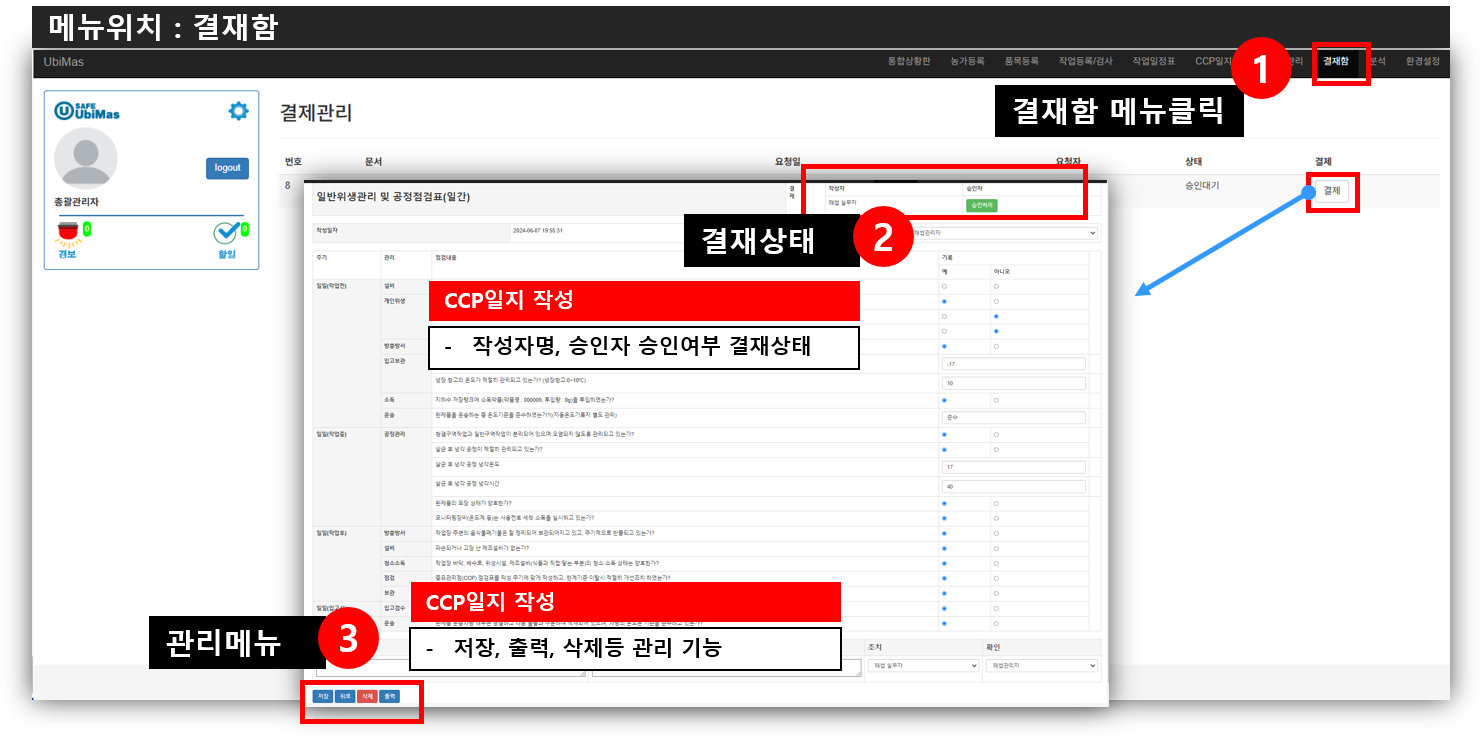

| 결제함 | 결제함 조회 | 결재처리 및 기존 문서검색 및 조회 | ![]() | |

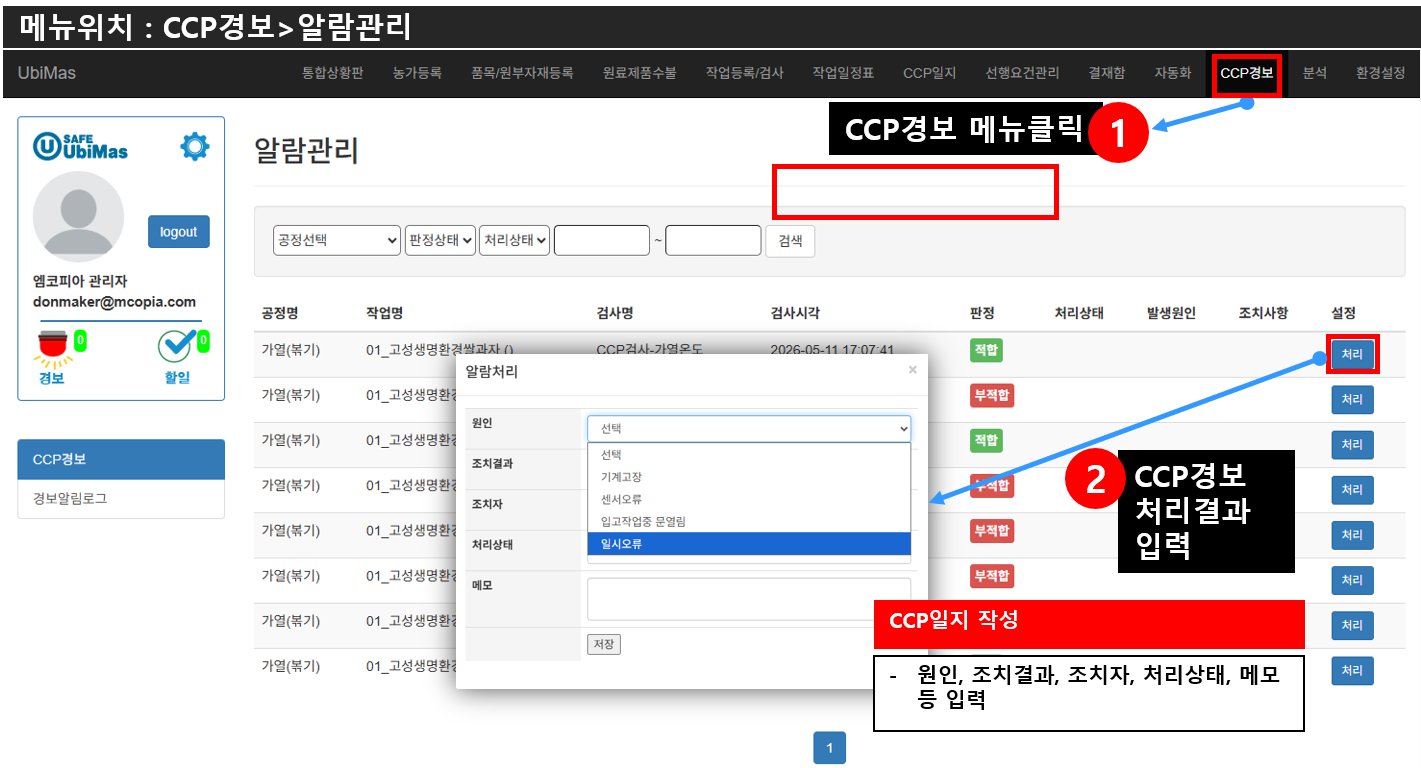

| CCP알람 | 알람관리 | CCP 부적합 경고 알람 조회 및 처리상황 입력 | ![]() | |
| 알람알림로그 | 발생 알람이 사용자에게 정상 도달했는지 기록 | |||

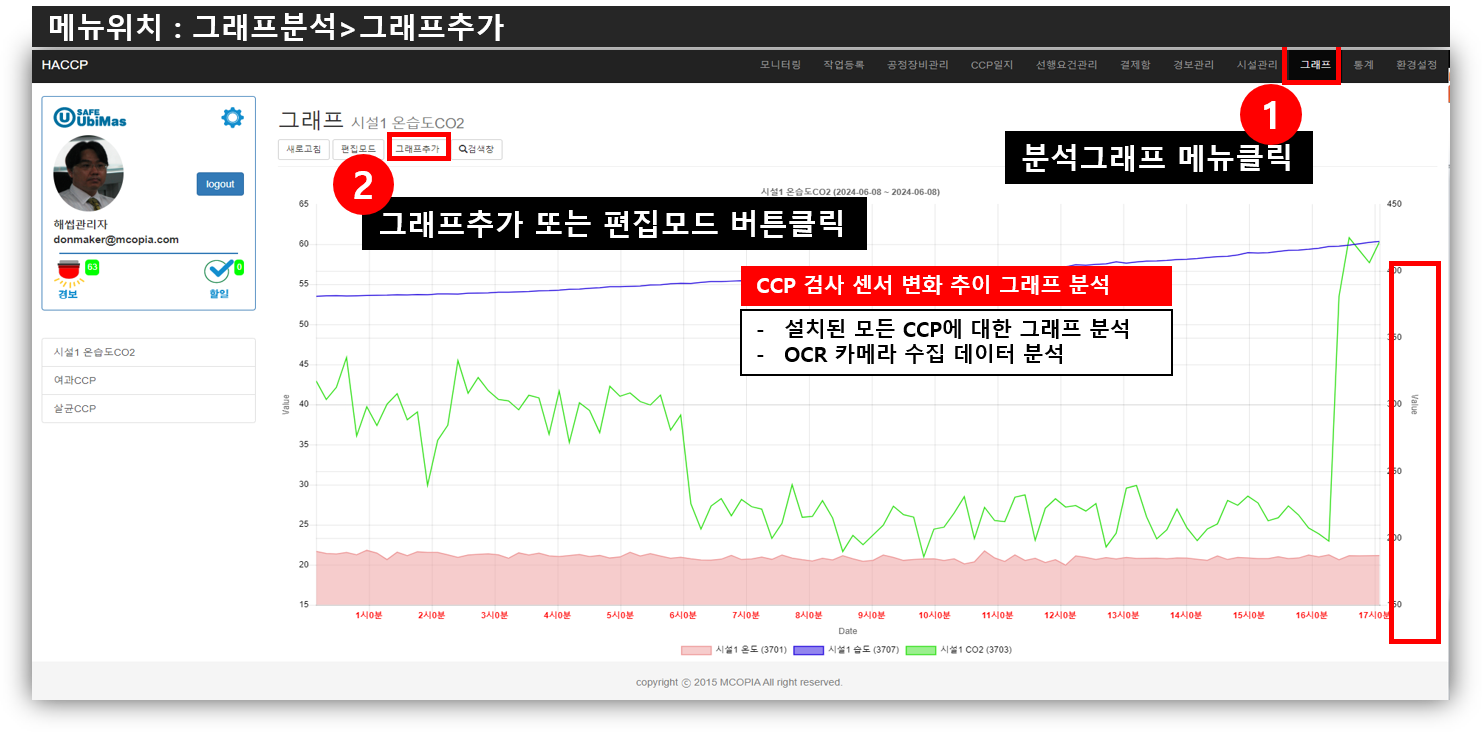

| 분석 | 공정별 센서 시계열 그래프 분석 동적생성 | ![]() | ||

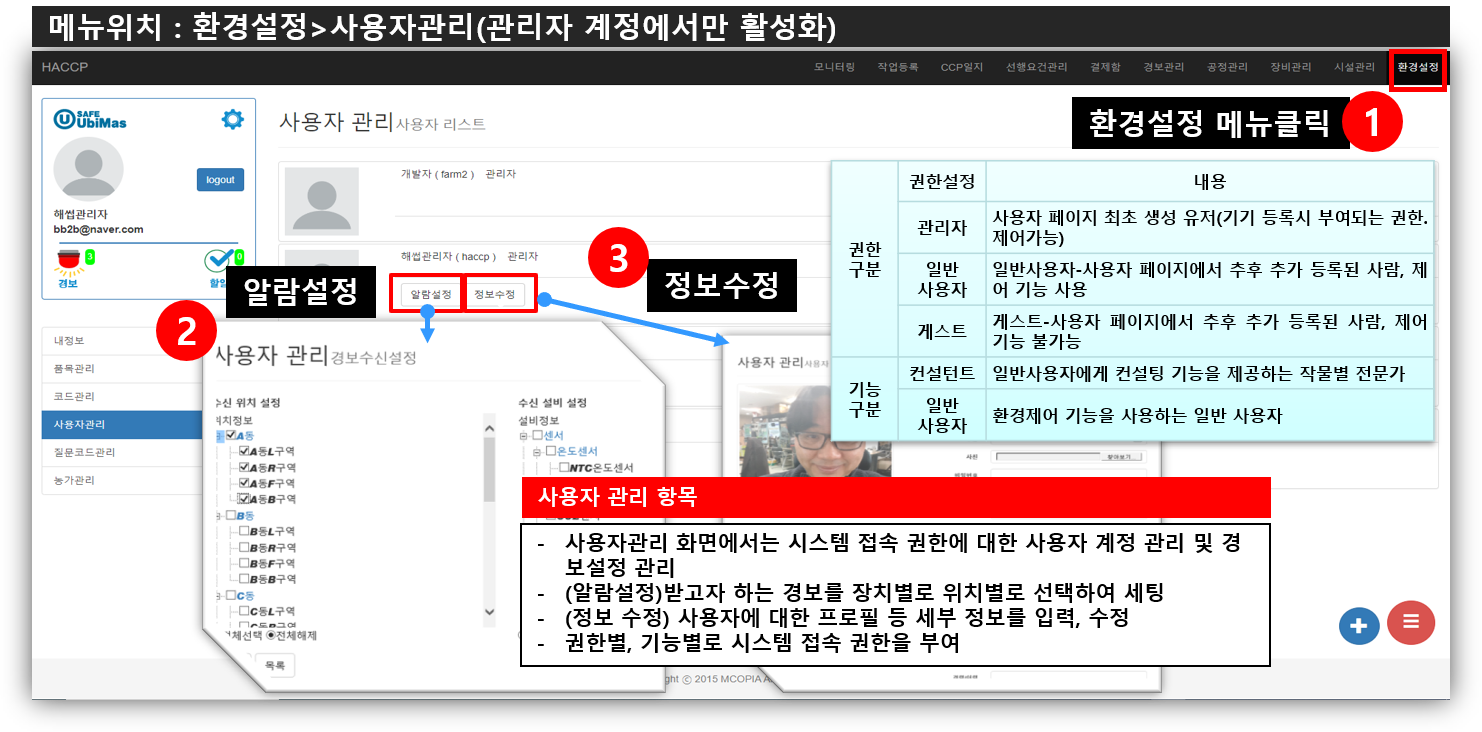

| 환경설정 | 사용자관리 | 사용자관리 | (관리자메뉴) 관리자 하위에 생성한 사용자에 대한 알람설정(위치별, 설치별) 정보수정. 일반사용자는 해당기능 사용못함 | ![]() |
| 내정보 | 사용자에 대한 알람설정(위치별, 설치별) 정보수정 | |||
| 알람수신공정 | 알람을 수신받고자하는 공정 선택 | |||

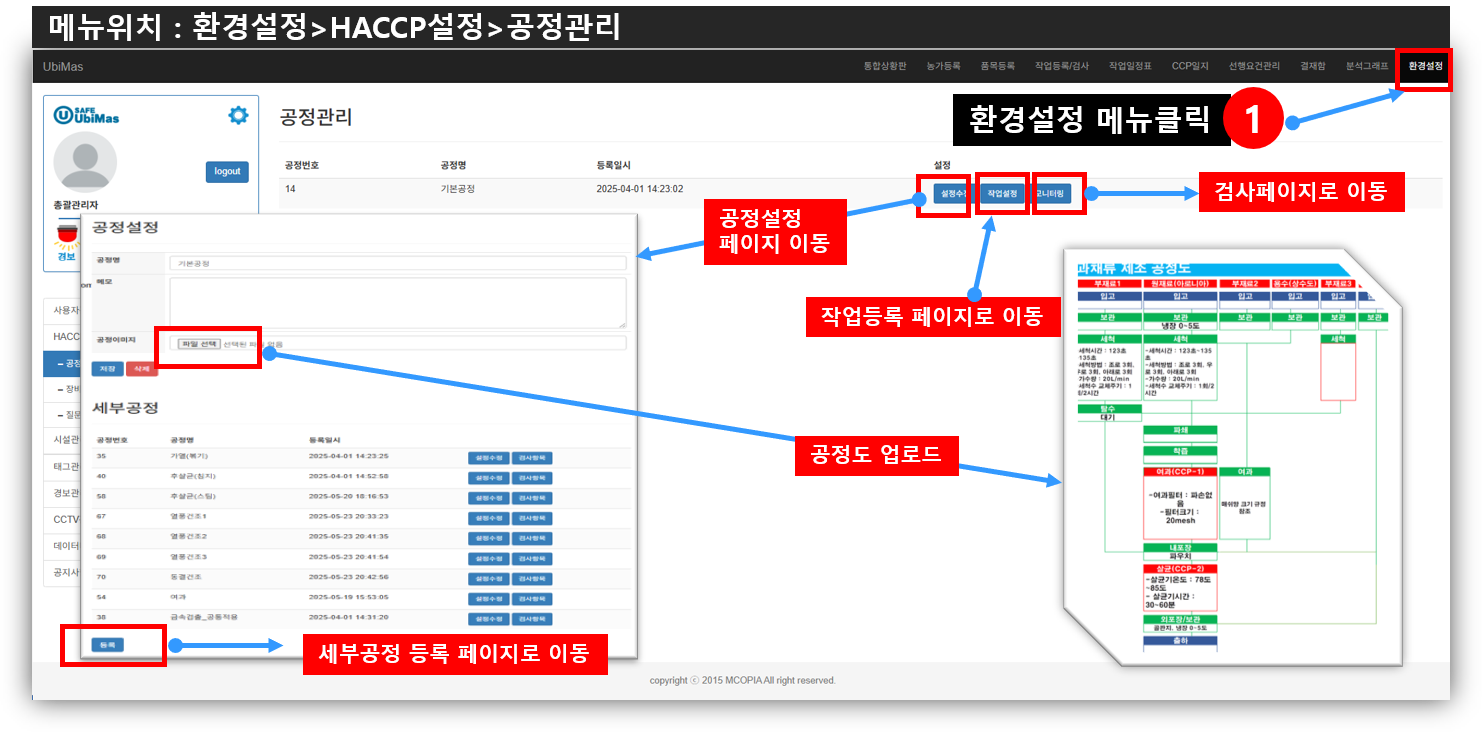

| HACCP 설정 | 공정관리 | O 세부공정 등록 및 관리 -공정도 업로드 O 세부공정설정 -공정별 세부공정 동적생성 O 검사항목설정 -한계기준 검사항목 설정 | ![]() | |
| 장비관리 | O 공정별 장비 등록 - 장비명, CCP 장치 여부, 장비속성, CCTV 촬영기능사용 여부, 경보 설정) | |||
| 질문코드관리 | ||||

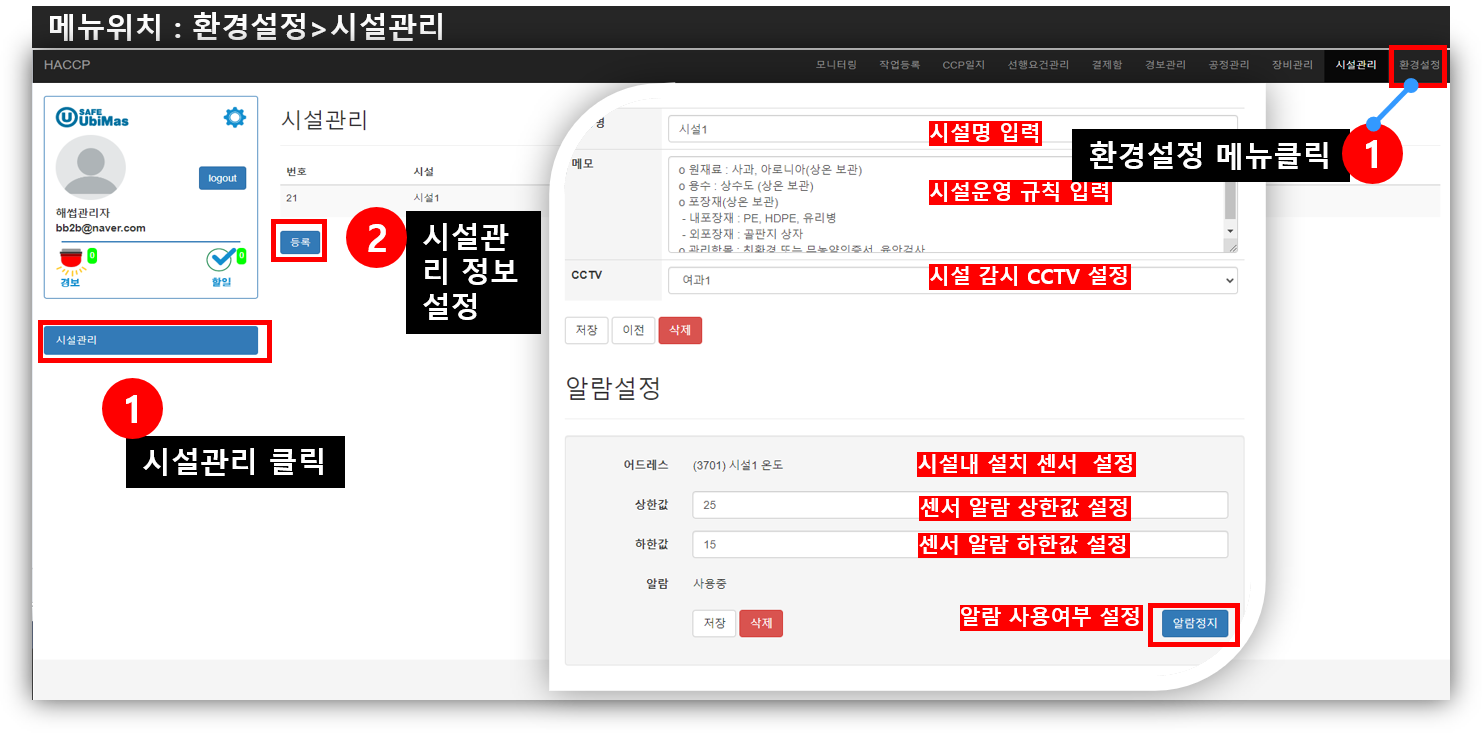

| 시설관리 | O 시설관리 센서 및 영상장치 설정 및 관리 O 시설 경보설정 | ![]() | ||

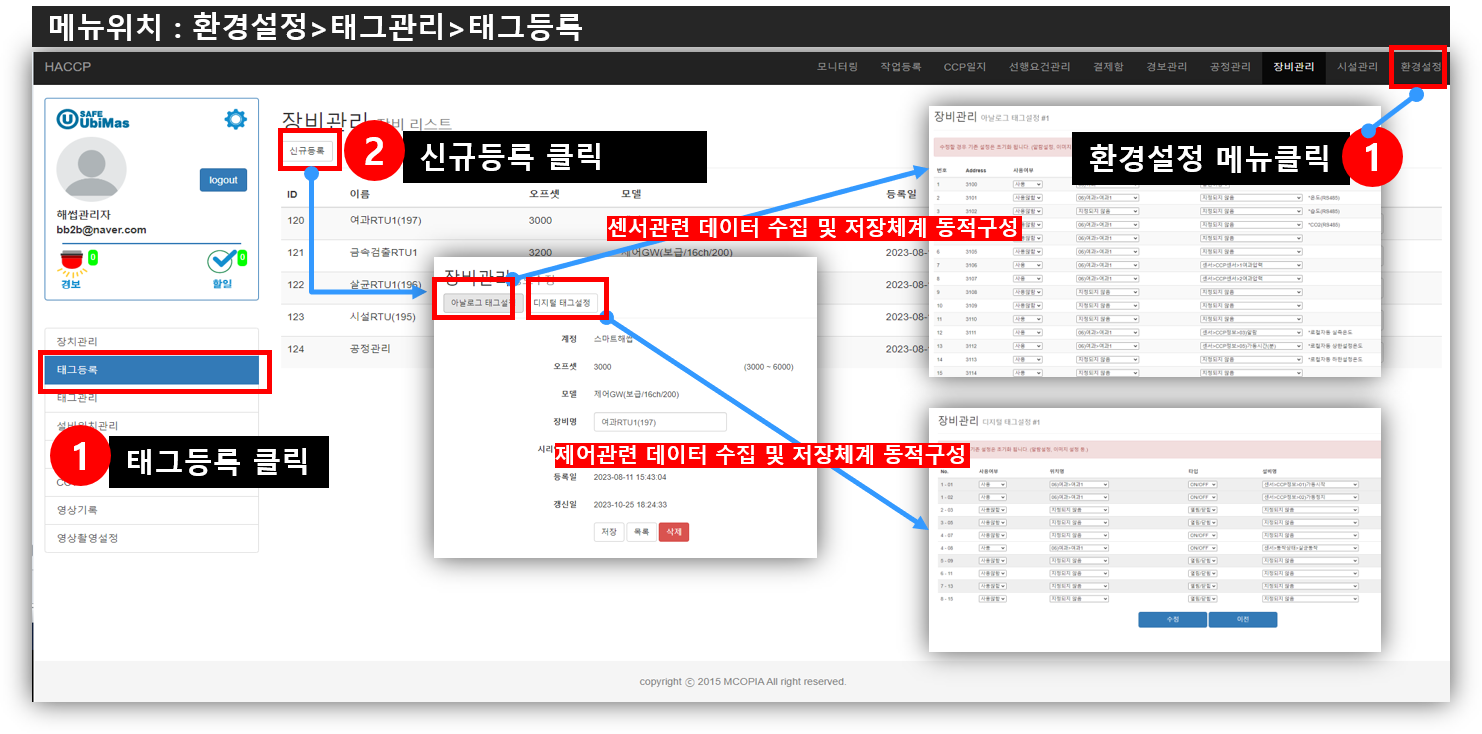

| 태그관리 | 태그등록 | O 장비연동을 위한 태그정보 등록 | ![]() | |
| 태그조회 | O 태그 검색 및 속성관리 | |||
| 설비위치관리 | O 장비의 설비속성 및 위치관리 | |||
| 아이콘관리 | O HMI를 위한 이미지 및 아이콘 관리 | |||

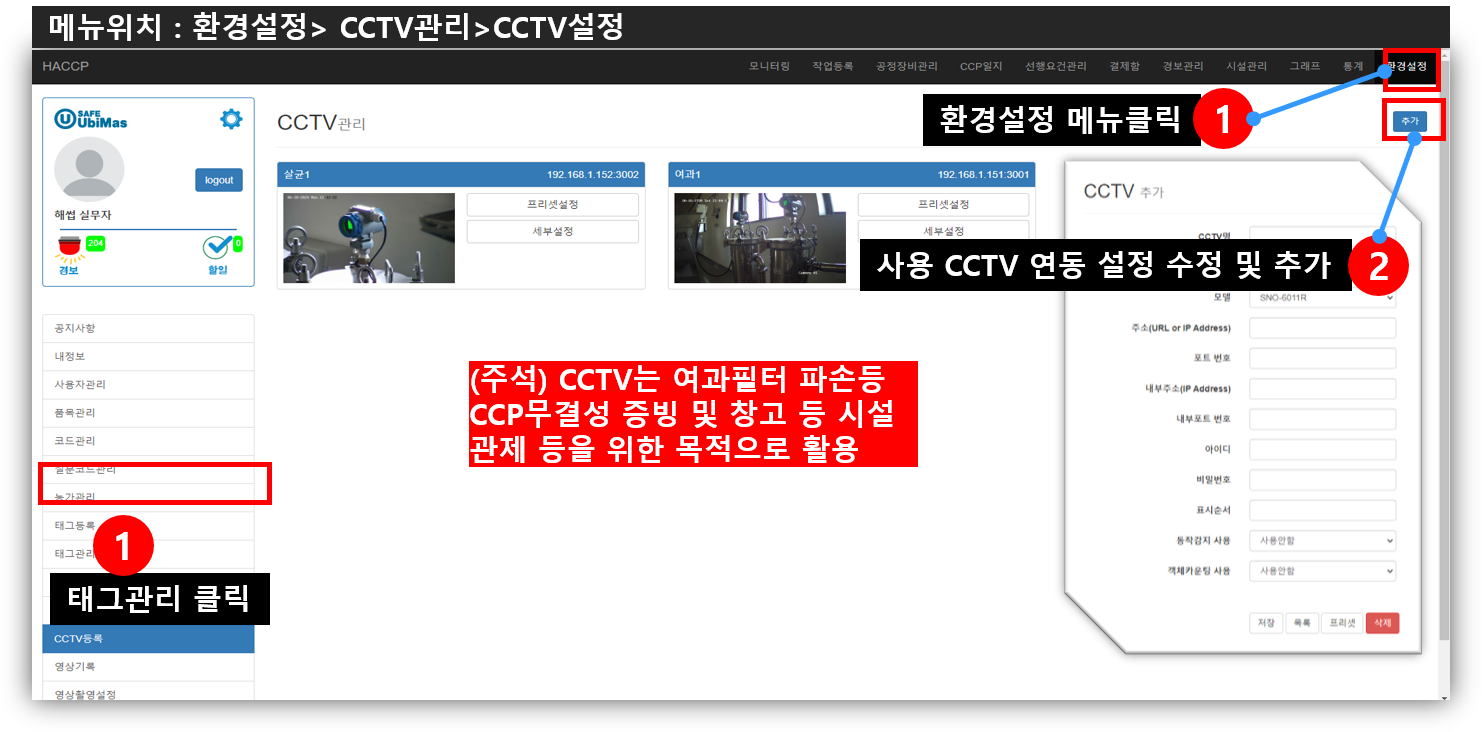

| CCTV관리 | CCTV설정 | CCTV 설치 정보 및 속성 관리 | ![]() | |
| 영상기록 | CCTV 촬영 이미지 관리 | |||
| 영상촬영설정 | CCTV 자동촬영 설정 관리 | |||

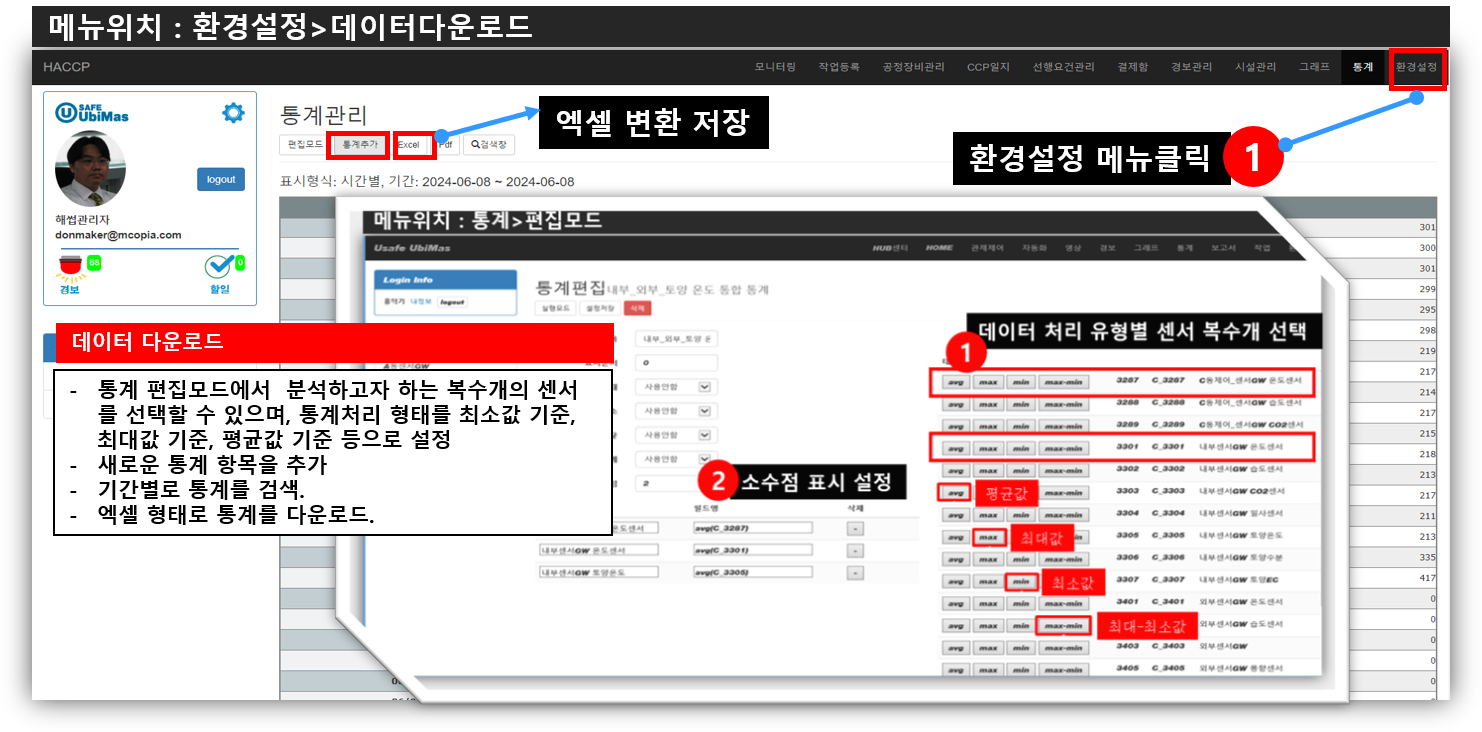

| 데이터다운로드 | 측정로그 기록 다운로드 | ![]() | ||

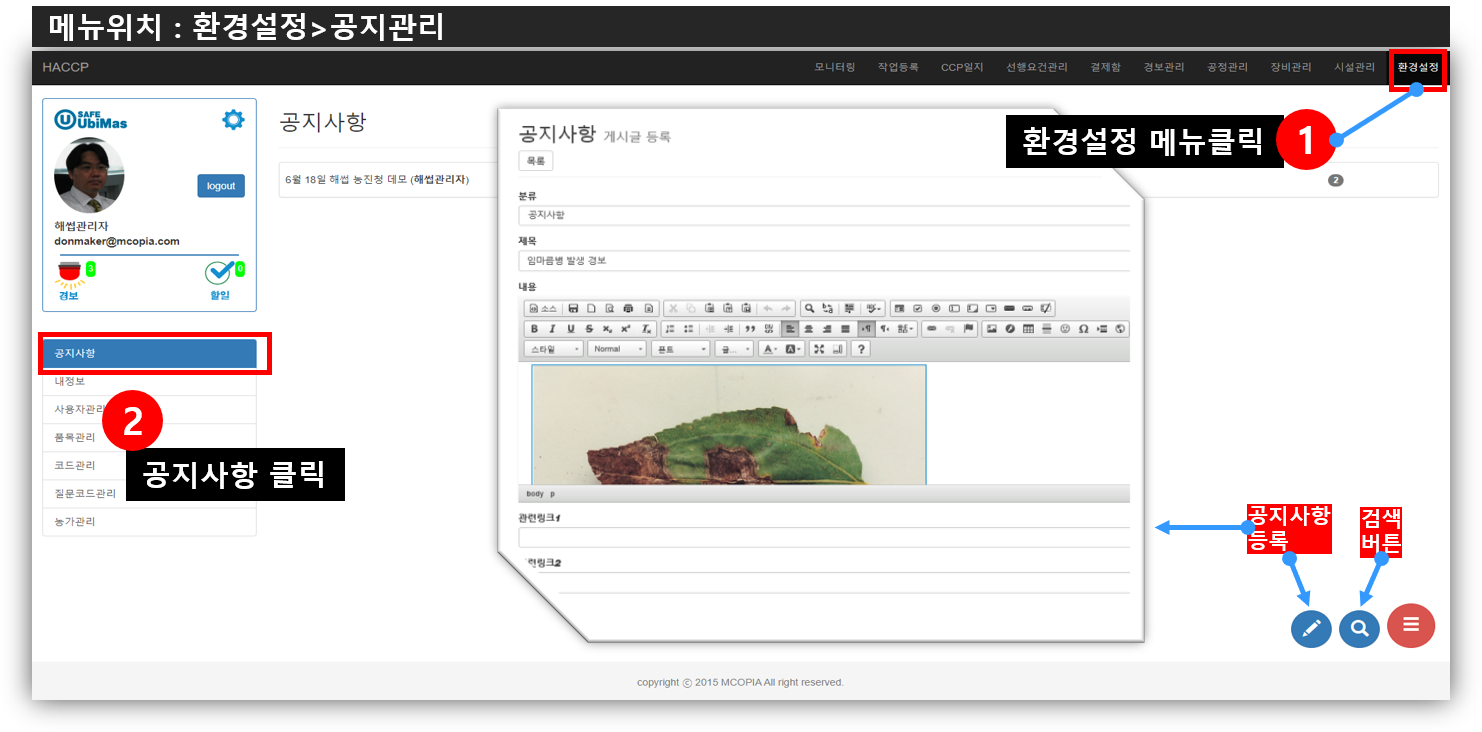

| 공지사항 | 전달 및 지시 사항 웹/모바일 공지 | ![]() |
